La chaîne d’énergie

Un objet ou système technique répond à un besoin par une action : déplacer, éclairer, chauffer ou soulever. Pour réaliser cette action, il reçoit de l’énergie. La chaîne d’énergie est une représentation fonctionnelle du parcours de cette énergie, de l’entrée du système jusqu’à l’effet utile. Ce n’est ni une liste de tous les composants ni le dessin de leur disposition réelle. Elle sélectionne les constituants qui participent à l’action étudiée. Avant de tracer une flèche, précise donc ce que fait l’objet et où commence ton étude.

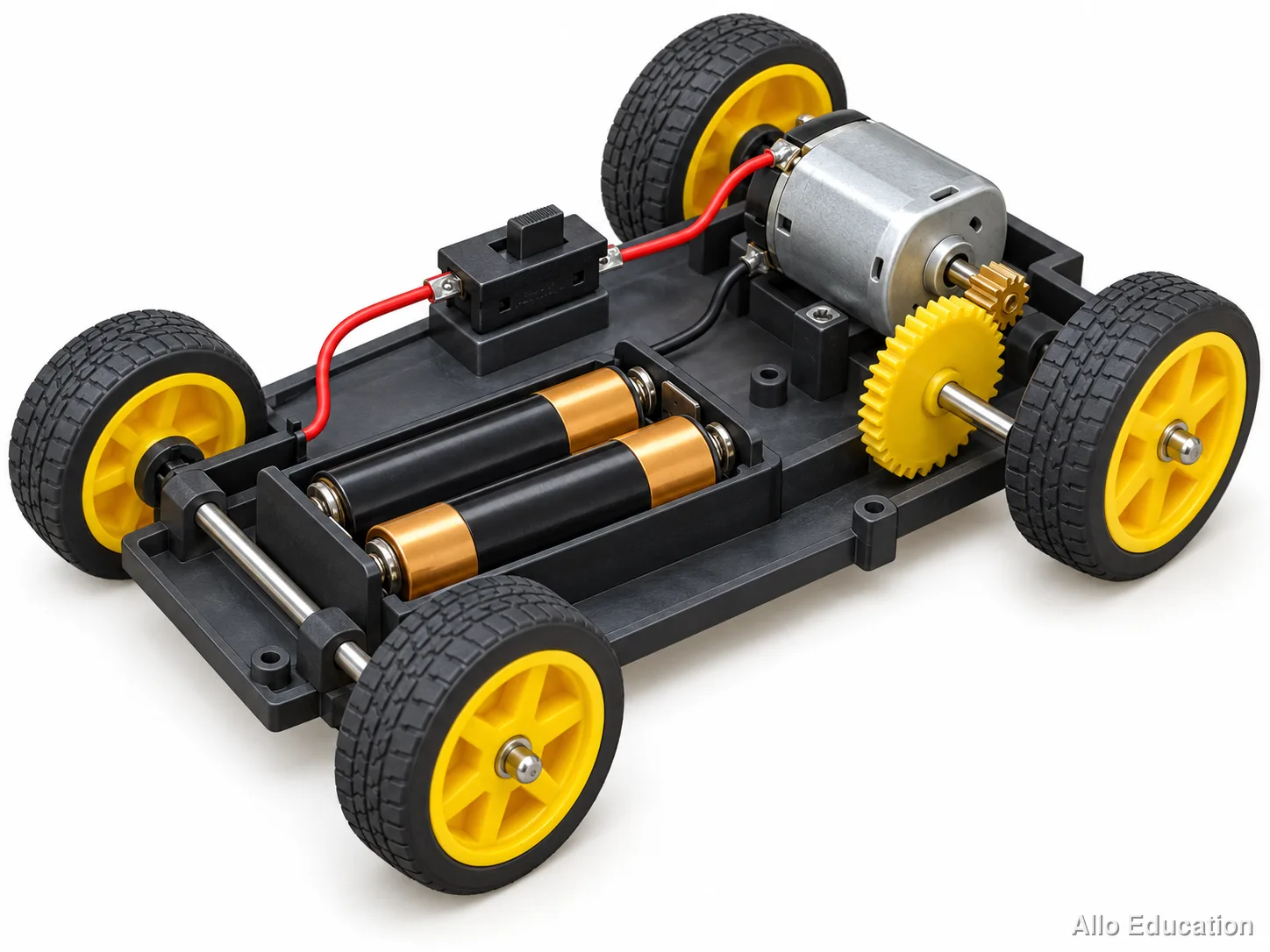

Dans le schéma, lis les flèches de haut en bas. Alimenter consiste à fournir l’énergie nécessaire : la batterie remplit cette fonction. Distribuer consiste à autoriser ou régler son passage : l’interrupteur ouvre ou ferme le circuit de puissance. Convertir consiste à changer la forme d’énergie : le moteur transforme de l’énergie électrique en énergie mécanique. Transmettre consiste à conduire le mouvement jusqu’à la partie qui agit : engrenages et axe entraînent les roues. Certaines représentations ajoutent stocker ; ici la batterie assure aussi le stockage avant l’utilisation.

Une fonction s’exprime par un verbe ; un composant se désigne par un nom. « Distribuer » est une fonction, « relais » est un composant capable de la réaliser dans certains montages. Deux objets différents peuvent donc partager les mêmes fonctions avec des solutions différentes. Une transmission peut utiliser des engrenages, une courroie ou une vis selon le mouvement attendu. Il faut choisir d’après le document technique et non recopier automatiquement une chaîne mémorisée. Un objet n’a pas nécessairement exactement quatre composants distincts : un même ensemble peut remplir plusieurs fonctions.

Une forme d’énergie décrit ce qui est transféré ou converti. Dans la maquette, la batterie stocke de l’énergie chimique et fournit de l’énergie électrique au circuit. Le moteur délivre de l’énergie mécanique. La transmission peut modifier la vitesse et l’effort disponibles sans créer d’énergie. Si une roue tourne plus lentement avec un réducteur, ce n’est pas la preuve que l’énergie a disparu. Le mouvement, les efforts et les pertes doivent être distingués. Une chaîne fonctionnelle reste qualitative tant qu’aucune mesure n’est fournie.

Un schéma-bloc sert à expliquer, pas seulement à décorer la copie. Si la question demande de compléter deux cases, utilise les mots attendus et conserve le sens des flèches. Si elle demande de justifier, écris le rôle concret du composant : « Le moteur convertit l’énergie électrique en énergie mécanique permettant d’enrouler le volet. » Cette phrase relie l’élément, la fonction et l’action finale. Elle apporte davantage qu’une simple étiquette. Ne suppose pas un dispositif absent du document : un portail peut avoir une courroie ou des engrenages.

Un capteur consomme parfois de l’électricité, mais sa fonction étudiée peut être d’acquérir une information. Sa consommation ne suffit donc pas à le placer dans la chaîne d’énergie principale. Inversement, un relais peut recevoir un ordre de la chaîne d’information tout en distribuant la puissance au moteur. On décrit alors le rôle étudié, sans prétendre que le composant n’a qu’une seule interaction. Cette distinction est essentielle pour analyser ensuite une panne : le moteur peut être intact alors que l’ordre n’arrive jamais au relais.

Avant de quitter le chapitre, cache le premier schéma et reconstruis la chaîne sur une feuille. Relis ensuite chaque association composant-fonction. Si tu as oublié un constituant, retrouve son rôle dans le texte plutôt que d’ajouter une case au hasard. Réussir signifie pouvoir expliquer pourquoi l’ordre est cohérent et pourquoi une information ne remplace pas une alimentation. Ce contrôle prépare la leçon sur la chaîne d’information, qui répond à une autre question : comment l’objet sait-il quand agir ?
