La chaîne d’information

La chaîne d’information regroupe les fonctions qui permettent à un objet technique de recueillir des informations, de les exploiter et de transmettre des résultats ou des ordres. Acquérir consiste à recueillir une information provenant du milieu ou de l’utilisateur. Un capteur de luminosité réagit à une grandeur physique ; un bouton permet à une personne de donner une consigne. La grandeur, le capteur et la donnée ne sont pas la même chose : la luminosité est mesurée, le capteur est le composant et la valeur reçue est une donnée.

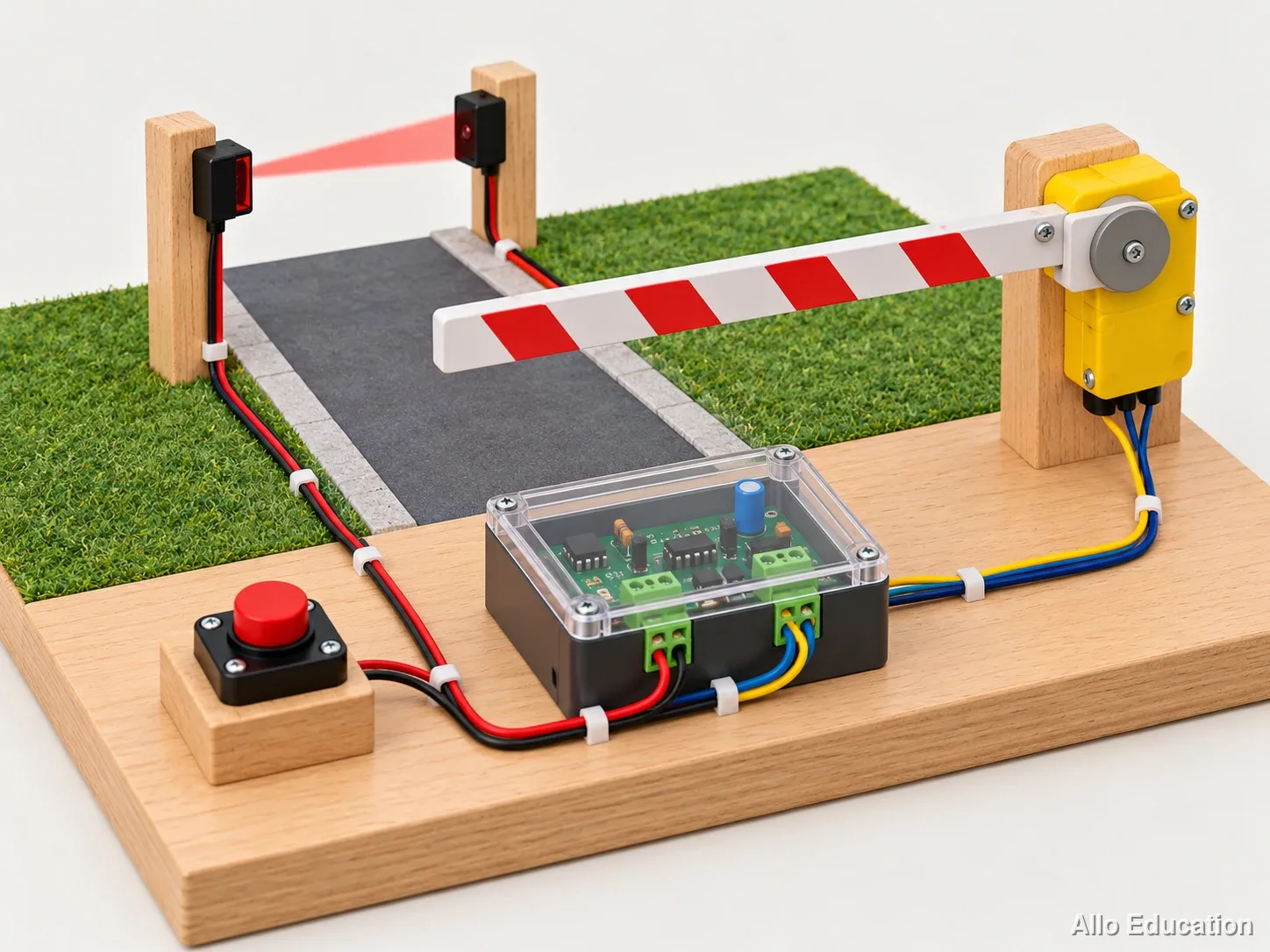

Dans une lampe automatique, l’entrée peut être une mesure de luminosité. Dans un portail, il peut s’agir d’une demande d’ouverture, d’une position atteinte ou de la présence d’un obstacle. Il faut lire le dossier pour savoir quelles entrées existent réellement. « La carte reçoit un signal » n’explique pas encore ce que ce signal signifie. Précise son origine et son sens : « Le capteur transmet une information indiquant si le passage est libre. » Une réponse complète relie ainsi le monde physique à l’information utilisée.

Traiter consiste à exploiter les données reçues pour calculer, comparer, mémoriser ou décider. Une carte programmable exécute un programme. Pour la lampe étudiée, on fixe la règle suivante : si l’éclairement est inférieur à 80 lx, l’ordre d’allumage vaut vrai ; sinon il vaut faux. Le seuil de 80 lx est une donnée de l’exemple. Il ne constitue pas une règle universelle d’éclairage. Un autre objet peut utiliser un autre seuil ou plusieurs conditions. L’unité et le signe de comparaison font partie de la règle.

Un programme ne comprend pas une intention vague comme « allumer quand c’est nécessaire ». Il faut traduire l’attente en conditions vérifiables. Si l’allumage exige aussi un mode automatique actif, les deux conditions doivent être vraies. Une mesure faible ne suffit plus lorsque ce mode est désactivé. On peut alors vérifier le traitement avec un tableau de cas. Cette démarche permet de comprendre le fonctionnement sans ouvrir la carte ni connaître le détail de tous ses composants électroniques.

Communiquer consiste à transmettre une information à l’utilisateur, à un autre système ou à la chaîne d’énergie. Un voyant indique un état, un écran affiche une valeur et une liaison transmet un message. Un ordre adressé à un relais appartient aussi à cette fonction. L’interface homme-machine, souvent abrégée IHM, permet les échanges entre la personne et l’objet. Elle peut comporter des entrées, comme un bouton, et des sorties, comme un afficheur. Il faut préciser quel sens de communication est étudié.

La coopération des chaînes ne les rend pas identiques. Le message « allumer » ne fournit pas la puissance nécessaire à l’éclairage. Un relais reçoit cet ordre et distribue l’énergie dans le circuit de puissance. Une petite commande peut donc contrôler un transfert d’énergie plus important. De même, la réception d’un faisceau lumineux renseigne sur un passage ; ce faisceau n’est pas l’énergie qui déplace un portail. La chaîne d’information explique quand et comment la commande est produite, la chaîne d’énergie explique comment l’action devient possible.

Un même composant peut participer à plusieurs échanges. La carte reçoit des mesures, les traite et dispose de sorties de communication. Le schéma fonctionnel peut donc représenter des fonctions sans imposer une correspondance parfaite entre une case et une pièce physique. Pour rester précis, nomme le rôle étudié et les données qui circulent. Une chaîne décrite uniquement par « capteur, carte, voyant » est incomplète si tu ne sais pas dire ce qu’ils font ni dans quel ordre.

Pour éviter une erreur fréquente, distingue toujours commande et constat. Le programme peut envoyer « ouvrir » alors que le portail reste immobile. Pour savoir s’il a réellement atteint sa position, il faut un retour d’information adapté. Cette remarque prépare le diagnostic de panne : on pourra vérifier séparément l’entrée, la décision, l’ordre et l’action. En révisant, raconte un scénario complet à voix haute, depuis l’appui sur le bouton jusqu’au résultat affiché. Chaque transition doit avoir un sens explicite, pas seulement une flèche dessinée entre deux mots.
