Dépanner et réparer

Ordonner les vérifications, établir un diagnostic puis proposer une réparation sûre et un contrôle après intervention.

Où tu en es dans ton année

TechnologieTrimestre 3 · chapitre 2 sur 325 min de lecture

À la fin de ce chapitre, tu sauras

  • Le dépannage organise la recherche ; la réparation traite une cause étayée.
  • Chaque contrôle prévoit un résultat et une décision.
  • La sécurité et la compatibilité conditionnent l’intervention.
  • Une réparation exige un contrôle final et une trace des limites.
Ce que tu vas lire (4 parties)
  1. 11. Définir un protocole de dépannage
  2. 22. Associer chaque contrôle à une décision
  3. 33. Proposer une action compatible avec la cause
  4. 44. Vérifier après réparation et garder la trace

Une réparation se juge-t-elle au simple fait que l’objet redémarre ?

Un objet peut redémarrer tout en gardant un défaut, une protection absente ou une panne intermittente. Une démarche de réparation comprend donc des vérifications avant et après l’intervention. Tu vas organiser un protocole qui part du symptôme, teste une hypothèse et propose une action cohérente. On travaille sur des dossiers et des maquettes pédagogiques à basse tension ; aucune réparation d’appareil domestique n’est demandée.

1. Définir un protocole de dépannage

Le dépannage est la recherche organisée de l’origine du dysfonctionnement. La réparation est l’action qui remet en état après un diagnostic. Un protocole précise l’ordre des opérations, les conditions de sécurité, les résultats attendus et les décisions selon les observations. Il doit être compréhensible par une autre personne et adapté au système. « Regarder puis changer ce qui ne marche pas » ne suffit pas : il manque le point à vérifier, la manière autorisée et le résultat qui justifierait le remplacement.

Le contrôle distingue un connecteur séparé d’un connecteur remis en place.

Protocole de réparation

  1. Observer le symptôme et ses conditions.
  2. Mettre en sécurité : couper l’énergie avant toute intervention selon les consignes du professeur.
  3. Formuler une hypothèse, par exemple un connecteur débranché.
  4. Tester par un contrôle visuel autorisé.
  5. Diagnostiquer à partir du résultat, par exemple un connecteur hors de sa prise.
  6. Réparer selon la notice, dans le cadre autorisé.
  7. Vérifier le fonctionnement et la sécurité.

On commence par les contrôles simples, peu intrusifs et compatibles avec les symptômes : mode choisi, état apparent, branchement accessible ou message d’erreur. La notice et le dossier technique donnent les vérifications autorisées. Certains contrôles d’état se font pendant l’usage normal, sans accès aux parties dangereuses ; toute intervention matérielle exige une mise en sécurité adaptée. Cette distinction évite de demander un démontage alors qu’un réglage suffit, ou de toucher une partie alimentée pour vérifier un connecteur. Une vérification ne doit jamais créer un risque supérieur à son intérêt.

Exemple résolu

Une maquette n’affiche aucune mesure. Le dossier autorise un contrôle visuel du connecteur après coupure de l’alimentation. Propose les premières étapes.

  1. Étape 1 : Décrire le symptôme et confirmer que l’affichage devrait montrer une mesure dans ce mode.
  2. Étape 2 : Consulter la procédure de la maquette et couper son alimentation avant l’accès au connecteur.
  3. Étape 3 : Contrôler visuellement l’emboîtement, sans tirer sur les fils ni modifier le câblage.
  4. Étape 4 : Noter l’observation et décider de la suite selon le résultat ; ne pas remplacer directement le capteur.

Résultat : Le protocole vérifie d’abord une cause simple et accessible dans les conditions de sécurité prescrites.

Piège à éviter : Débrancher ou rebrancher sous tension ignore la mise en sécurité exigée pour cette intervention.

À toi d'essayer

Quelle différence fais-tu entre « tester le connecteur » et « remplacer le capteur » ?

Coup de pouce : Sépare recherche de cause et remise en état.

Voir la réponse

Le premier cherche une information sur la cause ; le second est une action de réparation qui doit être justifiée par le diagnostic.

2. Associer chaque contrôle à une décision

L’écart entre les deux extrémités du câble représente la séparation du branchement entre la carte et le capteur.

Un protocole efficace peut se lire comme une suite de questions. Si le connecteur est séparé, on a une cause plausible à traiter selon la notice. S’il est correctement placé, on ne conclut pas que le capteur est nécessairement défaillant : il reste le câble, l’alimentation, la configuration et le traitement. Chaque résultat ouvre ou ferme certaines hypothèses. Pour ne pas perdre le raisonnement, on peut consigner un tableau : contrôle, résultat attendu, observation, interprétation et prochaine étape. Un test non réalisé reste indiqué comme non vérifié.

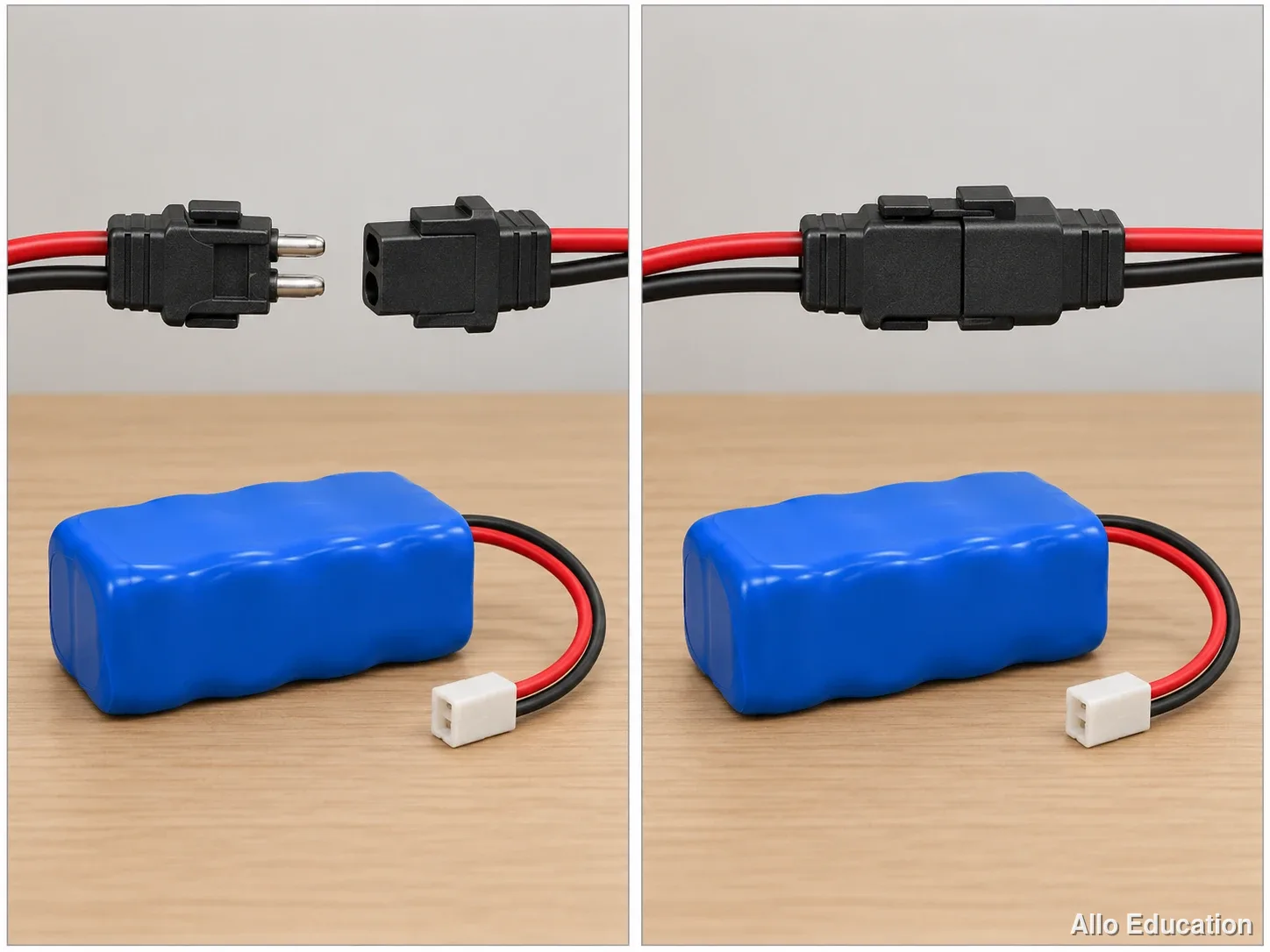

Deux états d’un connecteur pédagogique, séparé puis correctement emboîté.
La comparaison aide à identifier l’état mécanique du branchement.

Le diagnostic doit relier les résultats à la fonction en défaut. Si la carte reçoit une valeur correcte mais ne l’affiche pas, la mesure n’est pas forcément en cause. Si aucune donnée n’arrive, l’erreur peut se trouver avant le traitement. Ces conclusions exigent les observations annoncées, pas seulement l’apparence de l’objet. On évite aussi d’essayer successivement des pièces neuves sans trace : une reprise du fonctionnement ne localise pas clairement la cause si plusieurs éléments ont changé ensemble.

Exemple résolu

Le connecteur du capteur est visiblement séparé. Après remise en place autorisée, les mesures reviennent. Quelles observations conserver ?

  1. Étape 1 : Avant intervention : absence de mesure et connecteur séparé, avec le mode et la configuration.
  2. Étape 2 : Action : remise en place conforme à la notice, après coupure de l’alimentation.
  3. Étape 3 : Après remise sous tension autorisée : apparition d’une mesure plausible et mise à jour quand la grandeur change.
  4. Étape 4 : Limite : on n’a pas démontré la tenue du branchement à long terme ; il faut rechercher pourquoi il s’est séparé si cela recommence.

Résultat : Le retour des mesures après la seule action sur le connecteur soutient un diagnostic de défaut de connexion dans cet essai.

Piège à éviter : Écrire « capteur réparé » laisse croire que le composant interne a été remis en état alors que le branchement seul a changé.

À toi d'essayer

Un contrôle n’a pas été effectué. Peut-on inscrire « conforme » pour compléter le tableau ?

Coup de pouce : Un tableau complet ne justifie pas un résultat inventé.

Correction détaillée pas à pasDans ce chapitre : 2 corrections détaillées.

3. Proposer une action compatible avec la cause

Une réparation peut consister à rétablir une connexion, régler un paramètre, remplacer une pièce démontable ou restaurer une configuration. Le choix dépend du diagnostic et de la procédure autorisée. Une pièce de remplacement doit être compatible : dimensions, caractéristiques électriques, fonction et exigences de sécurité. Une ressemblance visuelle ne suffit pas. Il ne faut jamais supprimer une protection pour obtenir un fonctionnement apparent. Si la réparation dépasse les compétences ou les moyens disponibles, le protocole prévoit l’arrêt et le recours à une personne qualifiée.

Le second passage écarte le câble de la roue, contrairement au premier trajet qui traverse la zone de mouvement.

La réparabilité dépend de l’accès aux pièces, du démontage, de la documentation et de la disponibilité des éléments compatibles. Réparer peut prolonger la durée d’usage et éviter de remplacer l’objet entier. Ce bénéfice ne dispense pas de contrôler la sécurité et le résultat. Une pièce très usée peut aussi entraîner d’autres défauts : on doit vérifier le fonctionnement autour de l’intervention. Dans une maquette, changer un câble ne suffit pas si son passage l’expose encore à une roue. Il faut traiter la cause du défaut lorsque celle-ci est établie.

Au brevet : proposer un protocole de dépannage puis de réparation

  1. Annoncer le symptôme et les hypothèses retenues d’après le dossier.
  2. Ordonner les contrôles du plus simple au plus ciblé en précisant sécurité, résultat attendu et branche de décision.
  3. Nommer le diagnostic soutenu par les résultats, puis l’action compatible avec la notice et les moyens disponibles.
  4. Prévoir un contrôle final du comportement attendu, des fonctions voisines et de l’absence d’anomalie ; consigner les limites.

Exemple résolu

Exemple original de niveau brevet : un robot s’arrête par intermittence. Un câble accessible est pincé dans un passage mécanique ; le dossier prévoit son remplacement par une référence compatible. Propose la suite.

  1. Étape 1 : Mettre la maquette en sécurité selon sa procédure et faire confirmer le défaut par l’adulte responsable.
  2. Étape 2 : Remplacer le câble avec la référence autorisée et rétablir un cheminement qui évite la zone de pincement.
  3. Étape 3 : Contrôler les branchements et la liberté du mécanisme avant remise en service autorisée.
  4. Étape 4 : Réaliser plusieurs cycles correspondant au fonctionnement attendu et consigner le résultat, sans garantir une durée de vie non testée.

Résultat : La réparation porte sur le câble défectueux et son cheminement ; le contrôle final cherche le retour du symptôme dans les conditions d’essai.

Piège à éviter : Remplacer le câble sans corriger son passage laisse la cause de pincement capable de reproduire le défaut.

À toi d'essayer

Un câble compatible est absent. Faut-il improviser un branchement pour finir le test ?

Coup de pouce : La continuité de la démarche n’autorise pas une substitution dangereuse.

Correction détaillée pas à pasDans ce chapitre : 2 corrections détaillées.

4. Vérifier après réparation et garder la trace

La vérification finale doit retrouver l’objectif initial : l’objet réalise-t-il l’action attendue dans les conditions définies ? On teste aussi les fonctions voisines que l’intervention aurait pu affecter. Une roue tourne-t-elle librement après remontage ? Un bouton fonctionne-t-il encore ? Une mesure se met-elle à jour, plutôt que rester figée ? Les résultats doivent être décrits avec les conditions et le nombre de cycles, sans conclure que tout est fiable pour toujours. Un essai réussi apporte une preuve limitée mais utile.

Cette trace d’exemple conserve le résultat de chacun des trois cycles observés.

Vocabulaire

Mise en sécurité :
Ensemble d’actions adaptées pour éviter les risques avant une intervention.
Compatibilité :
Aptitude d’une pièce à respecter les caractéristiques nécessaires au système.
Contrôle final :
Vérification du fonctionnement et des conditions de sécurité après l’intervention.
Traçabilité :
Conservation des observations, actions et résultats pour comprendre ce qui a été fait.

4. Vérifier après réparation et garder la trace

MomentTrace à conserver
AvantSymptôme, configuration, hypothèses.
Pendant la rechercheContrôles réalisés et résultats.
RéparationAction et référence de pièce si concernée.
AprèsEssais, effets observés et limites.
Attention :

Batterie gonflée, odeur, échauffement anormal, pièce dangereuse ou accès secteur : arrêter et prévenir l’adulte responsable. Ne pas ouvrir, chauffer ou court-circuiter une batterie.

Pour réviser, imagine que ton protocole est remis à une autre équipe. Peut-elle retrouver le contrôle à effectuer et savoir quand s’arrêter ? Peut-elle distinguer ce qui est observé de ce qui reste supposé ? Si non, ajoute une condition ou un résultat attendu. La précision d’un protocole protège autant la qualité de la réparation que la compréhension de la panne. Elle permet aussi de ne pas recommencer toute la recherche si le symptôme réapparaît. Le chapitre suivant appliquera la même logique de trace et de vérification à une modification de programme.

À retenir

  • Le dépannage organise la recherche ; la réparation traite une cause étayée.
  • Chaque contrôle prévoit un résultat et une décision.
  • La sécurité et la compatibilité conditionnent l’intervention.
  • Une réparation exige un contrôle final et une trace des limites.

Fiche de révision

Séquence rapide

constater → sécuriser → vérifier l’hypothèse → conclure → intervenir → retester.

Exemple connecteur

observer la séparation avant de rebrancher ; vérifier ensuite la mise à jour des mesures.

Avant d’annoncer la réussite

préciser les essais effectués et ceux qui restent à faire.

Questions fréquentes

Pourquoi ne pas remplacer toutes les pièces suspectes ?

Cela gaspille des ressources et empêche de comprendre clairement la cause. Les contrôles doivent guider l’action.

Un redémarrage réussi suffit-il ?

Non. Il faut contrôler le comportement attendu, les fonctions touchées et les conditions de sécurité dans un périmètre explicite.
